Elektrické navijáky Cub pro čtyřkolky a UTV
Naviják 12 V na čtyřkolku, 3000 a 4000 lb, ocelové či syntetické lano.
Řada Cub je podle výrobce určená přímo pro čtyřkolky a UTV a v e-shopu ji zastupují modely Cub 3 s tažnou silou 3000 lb (1361 kg) a Cub 4 se 4000 lb (1814 kg). Každý z nich je ve dvou provedeních: s ocelovým lanem a s označením „s“ se syntetickým lanem. Jde o elektrické navijáky na 12 V s motorem s permanentními magnety a celokovovou třístupňovou planetovou převodovkou. Buben je uložený uprostřed, takže lano podle výrobce nezavadí o pneumatiku a naviják působí na stroji uhlazeně. Naviják se ovládá kolébkovým spínačem na řídítkách a v základní výbavě je i vodítko lana, montážní materiál a stykač. Výrobce řadu doplňuje menším modelem Cub 2 (2000 lb) a přenosnou verzí Cub 4s carry on, ty tu ale nepopisujeme.
- 3000 lb / 1361 kg
- 4000 lb / 1814 kg
- 12 V
- ocelové lano
- syntetické lano

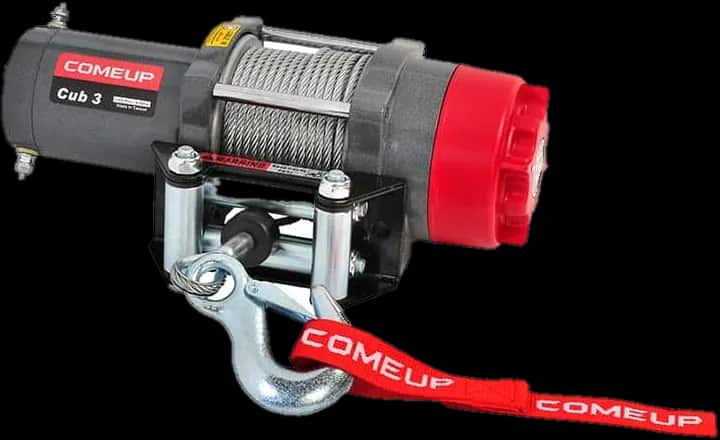

- Cub 3 / Cub 3s: tažná síla 1361 kg (3000 lb), motor 800 W / 12 V, lano 4,8 mm × 15,2 m

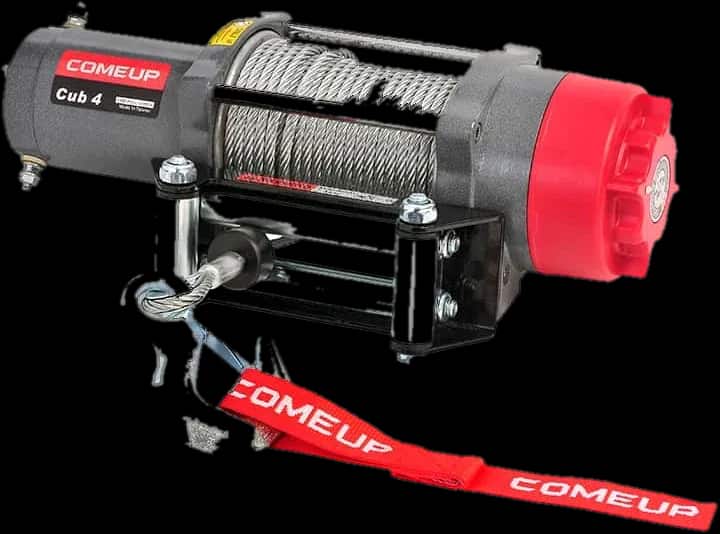

- Cub 4 / Cub 4s: tažná síla 1814 kg (4000 lb), motor 800 W / 12 V, lano 5,5 mm × 15,2 m
- Ocelové lano (Cub 3, Cub 4) je pozinkované, konstrukce A7 × 19; syntetické (Cub 3s, Cub 4s) je 12pramenné
- Hmotnost včetně lana: Cub 3 8,2 kg, Cub 3s 7,2 kg, Cub 4 8,9 kg, Cub 4s 8 kg
- Rozteč montážních děr: Cub 3 / 3s 76 × 124 mm, Cub 4 / 4s 76 × 168 mm
Motor a převodovka
- Stejnosměrný motor s permanentními magnety o výkonu 800 W (1,0 hp) na 12 V; výrobce u něj uvádí nízký odběr proudu a utěsněné provedení.
- Celokovová třístupňová planetová převodovka s poměrem 138,5 : 1 u Cub 3 a 191 : 1 u Cub 4.
- Skříň a buben jsou z hliníkového odlitku, díky čemuž navijáky váží kolem 7 až 9 kg i s lanem.
Brzda a spojka
- Brzda je mechanická, ovládaná pružinou, a spolupracuje s dynamickým brzděním motoru na principu permanentních magnetů.
- Spojka pro volné odvíjení lana pracuje s posuvným kolíkem a ozubeným věncem, lano se tak dá rychle vytáhnout k bodu uchycení.
Lano, ovládání a rychlost
- Ocelové lano je z pozinkovaného drátu, syntetické má dvanáct pramenů a povrchovou úpravu proti otěru a pronikání nečistot.
- Na bubnu mají podle výrobce zůstat vždy minimálně 5 závitů ocelového lana a 10 závitů lana syntetického.
- Uvedená tažná síla platí pro první vrstvu lana na bubnu: u Cub 4 klesá z 1814 kg na 1174 kg ve čtvrté vrstvě, u Cub 3 z 1361 kg na 829 kg v páté.
- Rychlost lana bez zátěže je 5,7 m/min u Cub 3 a 4,6 m/min u Cub 4, při plné zátěži asi 2 m/min; odběr dosahuje při plném zatížení kolem 230 A.
